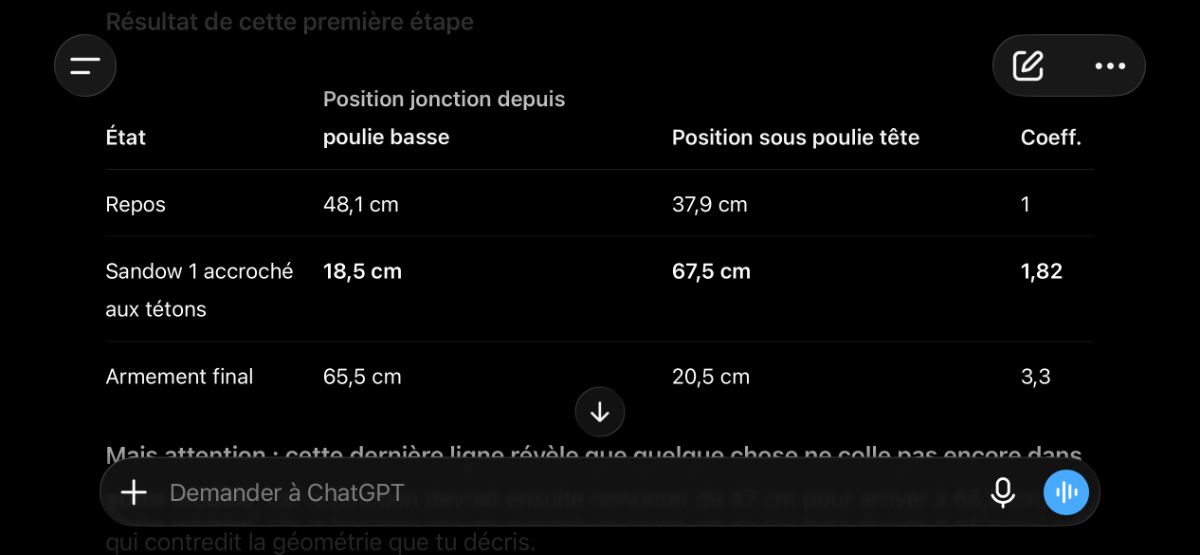

FABRICATION FUSIL Bonjour tout le monde, tout d’abord désolé le message va être long j’espère que vous avez du doliprane à côté 😅 je vous explique je suis en train de faire un fusil en bois et j’ai pris comme exemple le eperoe + de carl je le fait en 95 je vous donne la config pour que ça soit plus parlant téton d’accroche (au dessus du fusil)->poulie basse = 50cm poulie basse -> poulie haute = 86cm (sous le fusil) poulie haute -> dernier ergot flèche =95cm *j’ai pris 3cm pour le passage des poulies je sais pas si c’est correct ou pas je vais avoir un fut de 3.5 d’épaisseur je pense donc dans l’idée je voulait un sandow de prétention relié au sandow qui va s’accrocher à la flèche et sur ce point de liaison faire partir une paire de puissance j’ai fais des calculs (sûrement pas bon mais ils ont le mérite d’être là) 237cm de « course » ou distance entre le début et la fin du système en retirant les cm pour les boucle et la ligature qui va aller sur la flèche j’enlève 12cm soit 2 pour les boucles normales et 5 pour la ligature qui va à la flèche donc 5(ligature)>sandow1->2(boucle S1)->2(boucle S2 haute)-sandow2-2(boucle S2 basse) avec ça j’ai des longueur de sandow de 35.9 pour du coeff 3.3 pour du sandow primeline denty ou du sigalsub 16mm extrême ou réactive je ne connais pas trop pour le point de liaison il est à ces positions (voir photo)si mes calculs sont bons également à noté que j’ai inclus les cm des boucles dans le calcul jusque là tout vas bien mais le problème arrive la paire de puissance qui me dérègle tt les coef les allongement ect je comptais mettre une paire de 16 de coeff 3.3 également sauf que je me retrouve avec 2 paire qui tirent vers le bas pour une qui tire vers le haut du coup mes questions sont les suivantes 1-le point de liaison je dois juste accrocher les boucles ensemble je n’ai pas besoin de mettre de poulie ou je ne sais quoi ? 2-il me faudrait du coup la longueur des sandow si je veux une paire de puissance les deux autres ne seront plus de la même taille ? est ce gênant ? 3-pour palier le pb des force (donc 2 vers l’arrière pour une vers l’avant) faut t’il mettre un diamètre plus gros sur le sandow qui va à la flèche et tire vers l’avant ? 4-il y a t’il une position optimale ou le point de liaison doit se retrouver avant de charger la paire de puissance ou à chargement complet ? voilà j’espère que j’ai était assez clair en espérant que quelqu’un puisse m’aiguiller c’est le début donc si je raconte des conneries n’hésitez pas à me reprendre bonne journée à tout le monde
