Calcul longueur sandow introuvable

[cvan29]

Hello todos,

Je ne trouve plus les "docs" qui me permettaient de calculer la longueur des sandows (ordi précédent HS = données perdues)... J'ai été chercher sur le forum, mais à la page "9", j'ai rendu les armes. J'ai bien trouvé le tableau de Joes gun, mais je ne peux pas y accéder (j'ai pas Exel). Et rien d'exploitable sur internet 😵 !

Quelqu'un pourrait-il m'aiguiller rapidement sur ce type de données svp (je finalise le fusil bois que je dois offrir demain Amonbeaufils) ?

Merci.

[dgm22]

Tu utilises un mètre ruban de couture.
Tu mesures la longueur du passage complet du sandow tendu et tu divises le résultat par le coef de ton choix.

Commence par 3 si ton sandow est dur.

Il est toujours possible de diminuer la longueur du sandow si c'est trop mou. Pour le rallonger par contre...

[dom85]

Dans les tutos de bricolage, tu as, il me semble deux tableaux des longueurs de sandow

En page 1

Attention , entre les données de longueurs en pourcentage et en coef d'étirement, c'est pas du tout pareil. Exemple avec un coef de 3 tu as un pourcentage d'élongation de 200%, pourcentage utilisé par les anglo-saxons en général

On utilise en général en France le coef d'étirement, plus facile à comprendre

[cvan29]

Ok, je vais faire mes calcules comme je le sens. Ça devrait l'faire...

Merci pour les réponses !

[Le Cévenol]

(Longueur de la tete au dernier ergo - longueur de l'obus) / coef . Puis tu rajoutes un ou deux cms pour les ligatures ....

[rene]

exemple étirement du trou à l'ergot avec un coef de 3.5. Tu peux ajouter 2 cm à ton étirement pour la largeur de ton fut.

100 cm * 2 / 3.5 = 57 cm

[dom85]

beaucoup de personnes négligent la distance réelle du passage en tête de fusil et se retrouvent avec des sandows difficiles à tendre pour cause de gros coef

En voici l'explication:

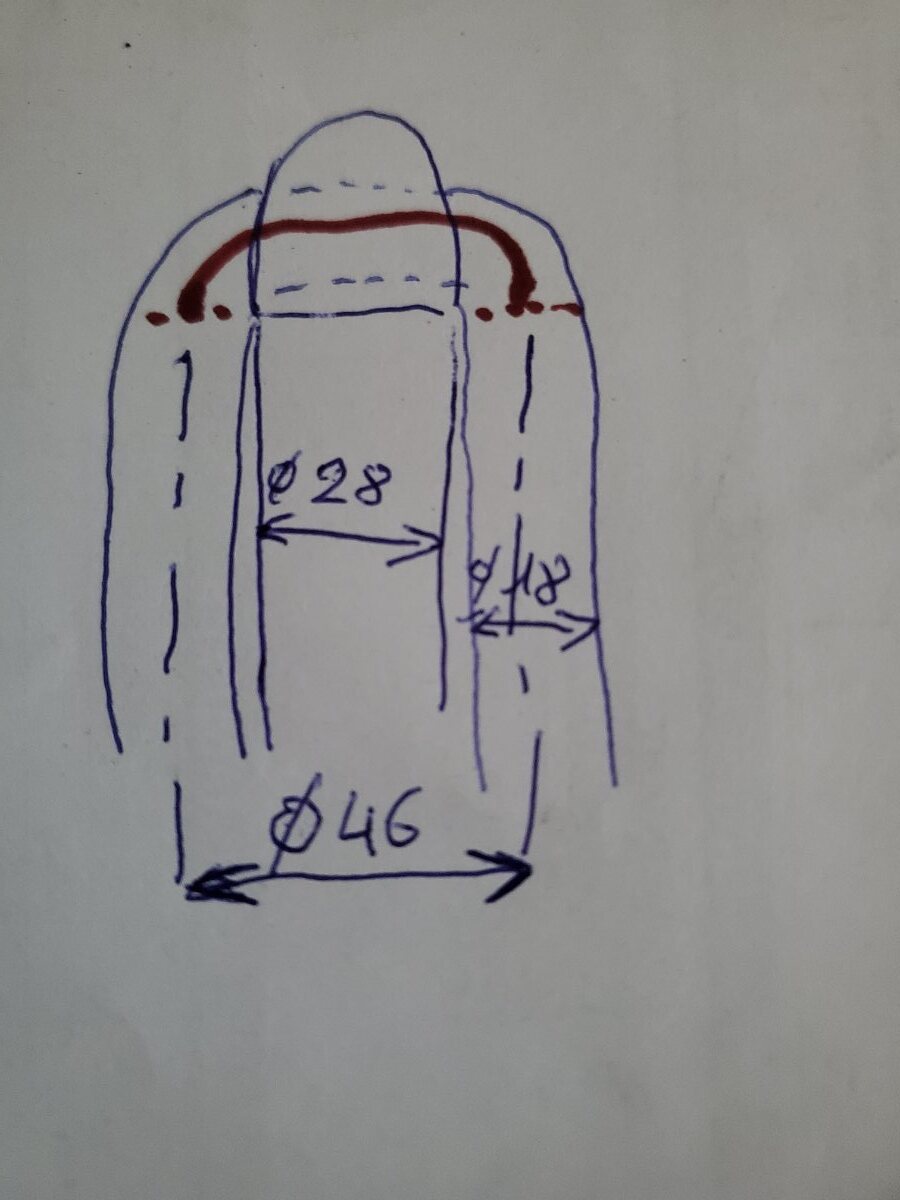

Supposons un tube de 28mm, le passage du sandow en tete pour un monosandow va se trouver selon ce plan(proche d'un trusquinage)

Nous avons donc un tube de 28mm et un sandow de 18mm et la mesure réelle du sandow dans le passage de tete est ce qui correspond à la ligne rouge, soit l'axe du sandow

La mesure réelle se calcule donc ainsi: 1/2(pi X D), soit: (3.14 x 46) : 2 = 72mm au repos

On divise par deux car on n'a que 1/2 cercle

Une fois tendu si le sandow perd30% de son diamètre, on a donc cette longueur de  72mm auquel on retire 30%, presque 22mm, c'est à dire une longueur réelle et utile de 50mm qu'il faut rajouter pour son passage de tete par rapport à la longueur du tube qui sert de mesure traditionnelle pour le calcul des coefs

[Le Cévenol]

50 mm coef 3 , ça fait 1.7 cm de sandow a rajouter  ....

Bref, si la longueur est 100 cm, on a 100- (4obus+5passage tete+2lagatures) = 89 cm ×2 =178 pour coef 3  : tu coupes un sandow de 59 cm

[Prédator des mers]

Il y a 1 heure, Le Cévenol a dit :



= 89 cm ×2 =178 pour coef 3  : tu coupes un sandow de 59 cm...?

tu veut dire 89cm🤔

[sub sniper]

Le 04/08/2023 à 13:09, cvan29 a dit :

Ok, je vais faire mes calcules comme je le sens. Ça devrait l'faire...

Merci pour les réponses !

T’emmerdes pas , tu vas sur le lien ci dessous et tu remplis les blancs:

https://www.nonsoloapnea.it/calcolatore-automatico-elastici/

[Le Cévenol]

Il y a 6 heures, Prédator des mers a dit :

= 89 cm ×2 =178 pour coef 3  : tu coupes un sandow de 59 cm...?

tu veut dire 89cm🤔

😂
