Le 18/01/2021 à 22:06, OUZIO a dit :

Continuez...n’arrêtez pas.... je me gondole...(chez Sub a Venise)  Pardon dom si on pourri ton post Poti-marara 😇...



Un type des vidéos prétend qu'un post faut le supprimer pour qu'il ne vieillisse pas....1250069278_1(39).gif.b7ebbc052300847b14529afb8f5aa1f5.gif

Bon, trève de  ......ies

Suite à notre discussion, on va finalement remplir l'entre pont avec des bouteilles plastique et les coincer avec de la mousse expansive mais juste sur le haut, pour laisser circuler l'eau et éviter le résonnement , (et non pas le raisonnement! )

Link to post
Share on other sites
  • Replies 153
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Posted Images

il y a 31 minutes, dom85 a dit :

Un type des vidéos prétend qu'un post faut le supprimer pour qu'il ne vieillisse pas....1250069278_1(39).gif.b7ebbc052300847b14529afb8f5aa1f5.gif

Bon, trève de  ......ies

Suite à notre discussion, on va finalement remplir l'entre pont avec des bouteilles plastique et les coincer avec de la mousse expansive mais juste sur le haut, pour laisser circuler l'eau et éviter le résonnement , (et non pas le raisonnement! )

tu peux combler avec des copos de polystyrène, c'est plus léger que la mousse .

Link to post
Share on other sites
il y a une heure, sub sniper a dit :

tu peux combler avec des copos de polystyrène, c'est plus léger que la mousse .

Il n'y en pas ici,et le moindre bout sert de flotteur pour les filets, pas de shaffers non plus

Link to post
Share on other sites
il y a 24 minutes, dom85 a dit :

Il n'y en pas ici,et le moindre bout sert de flotteur pour les filets, pas de shaffers non plus

faudrait que je t'envoie un petit colis ,ici y en a plein .

Link to post
Share on other sites

Chez Funyak, ils mettent plein de morceau de polystyrènes. Mais le mieux pour Mada et pour rebondir sur les points de vue de Sub c'est bien les bouteilles vides. Et en plus ça dure longtemps et sans entretien.

Link to post
Share on other sites
Il y a 7 heures, Petit bleu a dit :

Où passent les câbles? Sur le pont?

Alors débat sur le passage des cables avec le constructeur depuis le début

Perso mon idée c'est de les faire passer le tout dans deux gaines, une pour les cables et tuyaux hydrauliques et la seconde pour l'électricité

Ca devrait passer depuis la console à l'avant qui va se trouver à 20cm de la bordée le long de la bordée et à 30cm du plancher. passé le siège/banquette/reservoir essence, il va y avoir un banc le long de chaque bordée jusqu'au fond pour les passager à Dt et à gauche un banc/porte bouteilles.

Donc les gaines passent sous le banc jusqu'au fond, non visibles et ressortent dans le coffre arrière gauche



le constructeur lui voudrait faire passer la gaine dans l'entre pont. Je ne suis pas chaud car ça crée un angle pour les cables de commandes à distance au niveau console/plancher, sauf à installer la commande perpendiculaire au sol et donc on accélèrerait en montant au lieu de pousser 133632090_8(1).gif.add893b57167a3c63bd2600b39c91483.gif puisque poignée classique



Link to post
Share on other sites
Il y a 7 heures, dom85 a dit :

mon idée c'est de les faire passer le tout dans deux gaines, une pour les cables et tuyaux hydrauliques et la seconde pour l'électricité

faut passer les gaines avant de poser le pont,je pense que c'est l'objet de la question de p'tit bleu, sur la photo ,on ne vois pas où ça pourrait passer, en gros ,il manque des trous...

Link to post
Share on other sites

Et quel type de gaines ? Tuyau PVC rigide de 80 ou 100 enduits extérieurement d’une couche de tissu verre / résine ? Ou des gaines souples ?

Link to post
Share on other sites
Il y a 4 heures, sub sniper a dit :

faut passer les gaines avant de poser le pont,je pense que c'est l'objet de la question de p'tit bleu, sur la photo ,on ne vois pas où ça pourrait passer, en gros ,il manque des trous...

Facile avec une scie cloche de faire un passage de gaine

Link to post
Share on other sites
Il y a 1 heure, elinhan a dit :

Et quel type de gaines ? Tuyau PVC rigide de 80 ou 100 enduits extérieurement d’une couche de tissu verre / résine ? Ou des gaines souples ?

Pas encore décidé

Link to post
Share on other sites

Dom,

Pour les gaines: gros tubes PVC de 100. X 2 pour séparation électronique-pompes cale/moteur.

Vu que tu as pas mal de hauteur de coque sous-pont, tu peux passer dessous de manière "traditionnelle" ou sur le côté aussi selon ton idée qui ne semble pas mauvaise.

Cables Téflon ou direction hydraulique? Pour tous les câbles,si tu donnes une courbe "naturelle" depuis la console, tu devrais pouvoir facilement y parvenir,(peut-être en augmentant la longueur de ces câbles (moteur + direction).

Tu devrais t'inspirer du Boat de Nitro. Les anglais sont au top sur ces questions.

Tant qu'on y est, pourquoi pas une petite attente de câbles vers l'avant (petit tube de 50)....

Pas d'évacuation de flotte sous le pont afin de nettoyer certains coffres? (Je sais pas trop comment tu as conçu ton plan de pont. Je ne comprends bien que les dessins...

(Dernier détail quand tu tireras tes fils:Laisse dans chaque goulotte un tire-câble en attente en bon dynéma souple et assez épais (comme le fait Ribcraft par exemple). Ça te servira tôt ou tard...



Link to post
Share on other sites

         Les gaines souples TPC sont parfaites pour passer des cables et cela ne vaut pas une fortune surtout qu a Mada tu peux les acheter au M et facilitent grandement les opérations en acceptant des petits coudes .

Et pour un 150 CV ,c est une direction hydraulique obligatoire ,surtout sous ces climats !.😉

 Ah j oubliais ,perce les aux endroits les plus bas pour que si l eau rentre ,elle puisse ressortir !

Link to post
Share on other sites







Il y a 15 heures, Petit bleu a dit :

Dom,

Pour les gaines: gros tubes PVC de 100. X 2 pour séparation électronique-pompes cale/moteur.



Cables Téflon ou direction hydraulique? Pour tous les câbles,si tu donnes une courbe "naturelle" depuis la console, tu devrais pouvoir facilement y parvenir,(peut-être en augmentant la longueur de ces câbles (moteur + direction).Je suis bien d'accord, une courbe naturelle



Tant qu'on y est, pourquoi pas une petite attente de câbles vers l'avant (petit tube de 50)....

Pas d'évacuation de flotte sous le pont afin de nettoyer certains coffres? (Je sais pas trop comment tu as conçu ton plan de pont. Je ne comprends bien que les dessins...

(Dernier détail quand tu tireras tes fils:Laisse dans chaque goulotte un tire-câble en attente en bon dynéma souple et assez épais (comme le fait Ribcraft par exemple). Ça te servira tôt ou tard...



Au départ nitro avait apparemment prévu des gaines rigides dans l'entrepont:




Puis



, il y a du avoir un soucis car c'est une gaine souple en finition qui sort à Dt et pas à gauche:




Et pour faire passer les cables de commandes à distance, la poignée decommande est perpendiculaire, donc si tu regardes bien, pour accélérer, il faut monter la poignée, ce que je ne veux pas et même ainsi, il y a obligatoirement un angle lorsque ça passe dans le pont. Suffit de visualiser le parcours des cables dans la console et l'angle de 90° pour passer dans le pont










Le coffre avant l'évacuation d'eau est sur le pont

Pour les deux coffres arrière, idem Nitro, c'est les mêmes fermetures, faut juste qu'elles soit bien étanches au montage

Link to post
Share on other sites

Avoir des tubes de pvc dur n'empêche pas d'avoir une finition souple (celle prévue en général pour n'importe quel moteur).

je n'ai pas bien compris ton idée concernant la poignée... Peut-être Nitro pourra-t-il expliquer cela...Après, attentionnée montage des poignées et volants anglais est différents du notre (et donc peut-être le passage de tubes pour câbles aussi).Nito a peut-être modifié sa "prise en main" à la manière européenne. Lui te le diras. On en a jamais parlé!

Bonne poursuite de réflexion...

Link to post
Share on other sites

C'est peut-être aussi la rotation du moteur qui a gêné la première configuration: le moteur poussant ou tirant trop sur le tube souple de jonction finale...

Link to post
Share on other sites
Il y a 11 heures, dom85 a dit :







Au départ nitro avait apparemment prévu des gaines rigides dans l'entrepont:




Puis



, il y a du avoir un soucis car c'est une gaine souple en finition qui sort à Dt et pas à gauche:




Et pour faire passer les cables de commandes à distance, la poignée decommande est perpendiculaire, donc si tu regardes bien, pour accélérer, il faut monter la poignée, ce que je ne veux pas et même ainsi, il y a obligatoirement un angle lorsque ça passe dans le pont. Suffit de visualiser le parcours des cables dans la console et l'angle de 90° pour passer dans le pont










Le coffre avant l'évacuation d'eau est sur le pont

Pour les deux coffres arrière, idem Nitro, c'est les mêmes fermetures, faut juste qu'elles soit bien étanches au montage

Ce sont les tubes souples des évacuations d'eau, trop fin pour être rigides et regarde en page 2 de son post.

Link to post
Share on other sites
Le 29/01/2021 à 14:49, dom85 a dit :

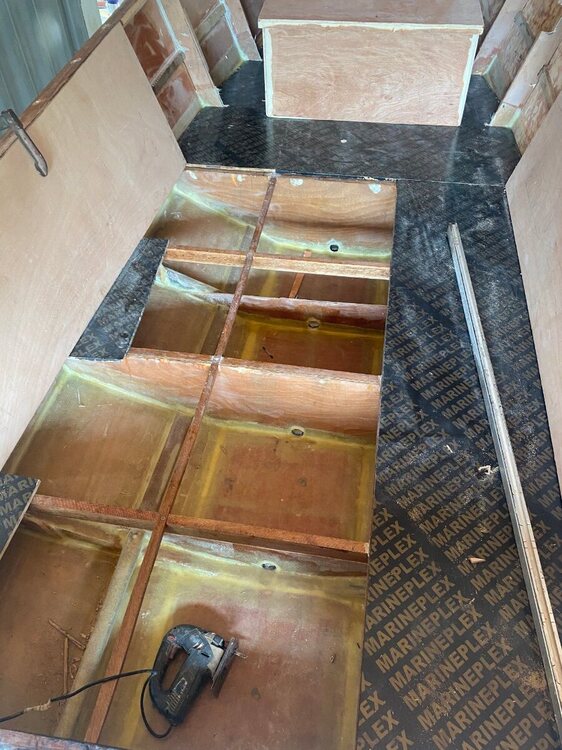

plancher pret à poser, dès que les fonds seront stratifiés

Caissons / coffres rangement finis


Ça commence à prendre forme!

ils servent à quoi les 2 morceaux de bois sur la longueur qui reposent sur les varangues?

Link to post
Share on other sites

C'est une petite rigidité pour le plancher

C'est a mon avis inutile car il est en CP de 12mm plastifié et va être stratifié dessus, et dessous avant pose

Link to post
Share on other sites

pour passer des câbles les tuyaux d'aspirateurs sont pas mal.

diamètre intéressant et le plastique ne durci pas et ne devient pas cassant.

Link to post
Share on other sites

Les tubes d'aspiré ne sont pas assez résistants. Ils vont se déchirer. Pourquoi tu regardes pas sur des gros tubes d'alimentation pour piscine, Il y a peut-être un diamètre qui conviendrait...

Link to post
Share on other sites

Euh, à Mada on ne trouve pas grand chose et pas de dechetterie pour trouver son bonheur 1071208421_1(39).gif.ded85988e93d15664b4c97630654ef43.gif

Et il en faut 5m...

Link to post
Share on other sites

Tuyau rigide, dans le plancher, de la console au coffre arrière puis gaine souple au niveau du tableau arrière. Perso, pour le faisceau de tuyaux (commandes électriques, gaz, carburant, huile 2T injection), le diamètre d’un tuyau aspirateur ne suffirait pas. Une gaine, on ne la passe pas tous les jours ni tous les ans, plus elle sera résistante et durable mieux ce sera niveau entretien et emmerdes alors autant mettre quelque chose de costaud et de conçu pour cet usage...

Link to post
Share on other sites
Il y a 6 heures, elinhan a dit :

Tuyau rigide, dans le plancher, de la console au coffre arrière puis gaine souple au niveau du tableau arrière. Perso, pour le faisceau de tuyaux (commandes électriques, gaz, carburant, huile 2T injection), le diamètre d’un tuyau aspirateur ne suffirait pas. Une gaine, on ne la passe pas tous les jours ni tous les ans, plus elle sera résistante et durable mieux ce sera niveau entretien et emmerdes alors autant mettre quelque chose de costaud et de conçu pour cet usage...

Et voilà! Tout est dit!

Link to post
Share on other sites

Meme a Madagascar ,tu trouves de la gaine TPC pour la construction ,et elle va trés bien 😉 J avais été dans une grosse quincaillerie ,avec toi je pense .....

Link to post
Share on other sites

Oui ce doit être la seule chose trouvable avec des tuyaux style gouttières.

On en a encore parler hier soir avec le constructeur.

En ce moment très grosses pluies, strat arrêtée.....

Link to post
Share on other sites

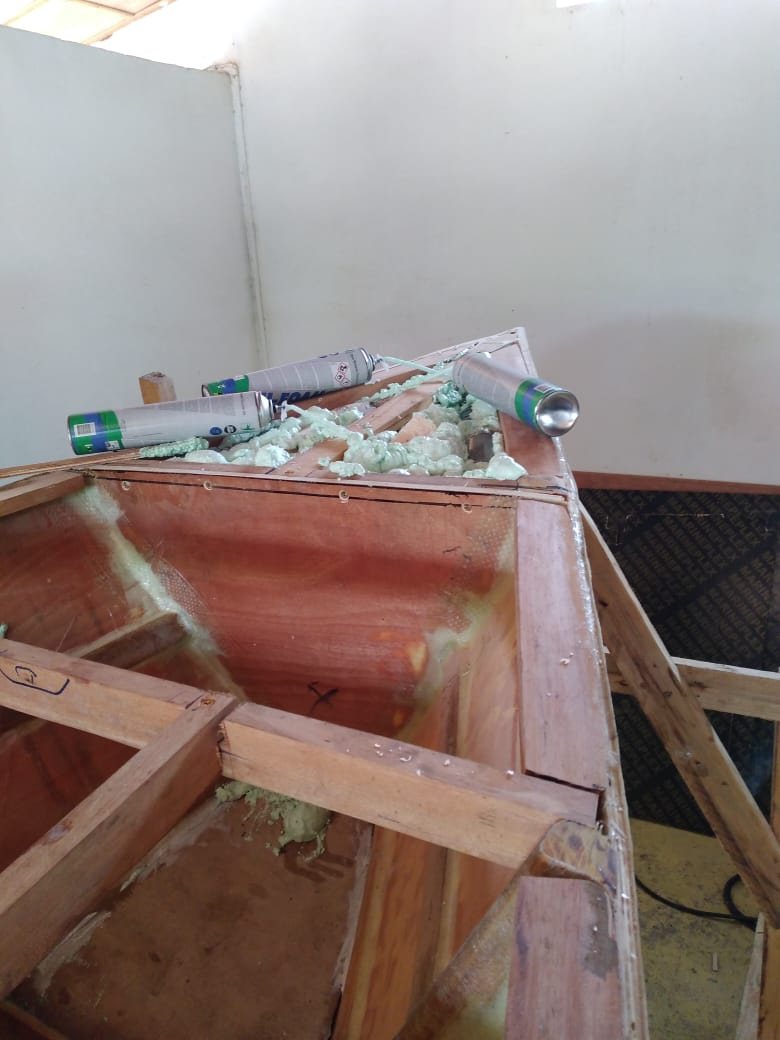

Mousse compressée dans le crash-box


remplissage du compartiment avant aussi dans la foulée, vu qu'il ne sert à rien


Et une fois refermé, ça donne çà:


Link to post
Share on other sites

Le coffre avant, le crash-box est sous le coffre. Ca aurait du être le rouf de pilotage sur le plan d'architecte. Mais comme je préfère volant plutot que palonnier, ce sera console juste 30cm derrière.

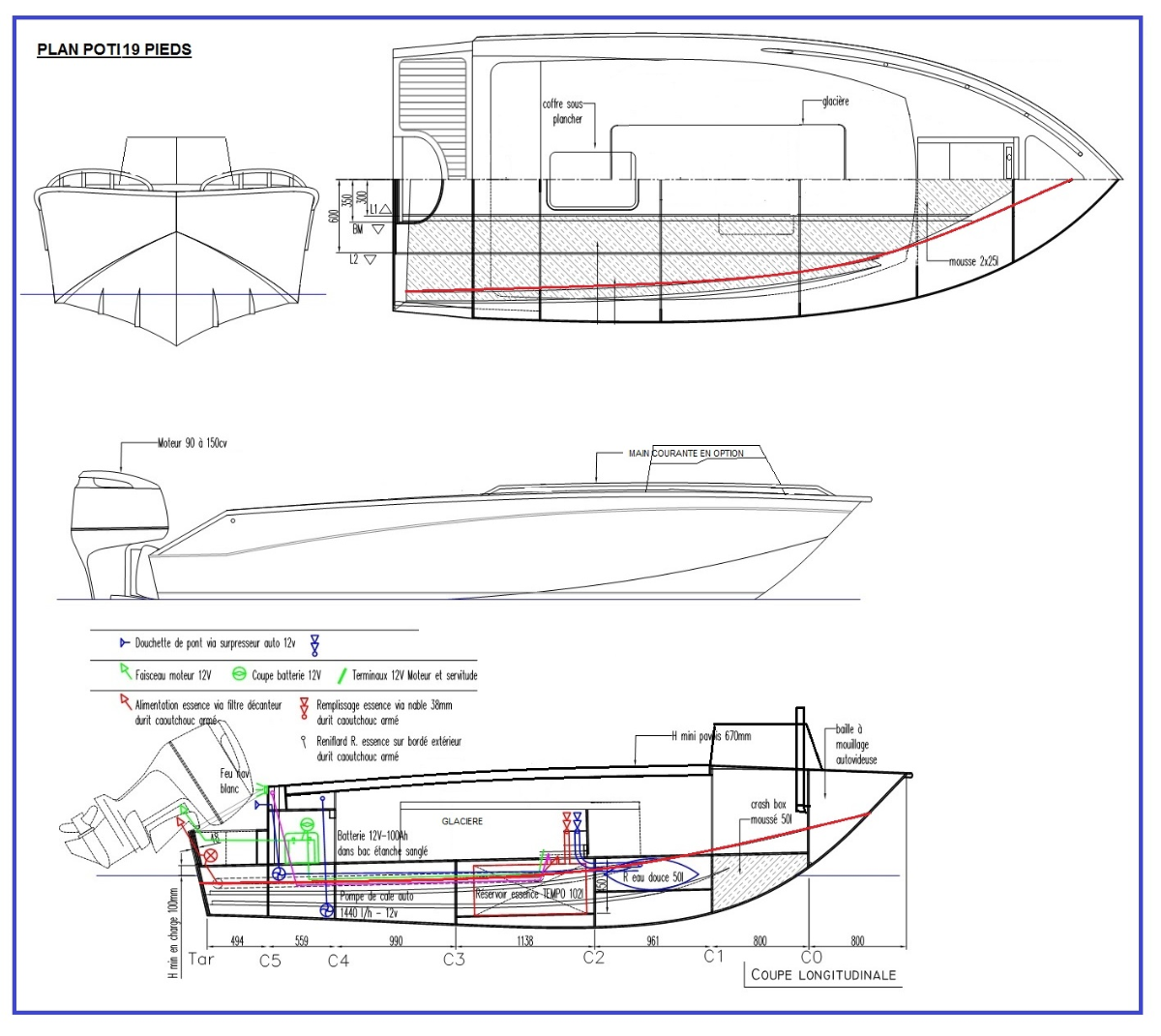

On voit ça dans le plan de coupe:




Link to post
Share on other sites

Oui je pense que un peu plus derriere ,tu ne seras pas plus mal ,toi tu n auras pas besoin de piloter en regardant les maï maï .....🤣

Link to post
Share on other sites
Il y a 22 heures, VCTERIC a dit :

Oui je pense que un peu plus derriere ,tu ne seras pas plus mal ,toi tu n auras pas besoin de piloter en regardant les maï maï .....🤣

Jamais vu une seule coryphène en 25 ans de cSM à Mada, sniff

Link to post
Share on other sites

Moi si par deux fois en novembre sur nosy be.

Même que l'on en avait fait 5 la première fois 😋😋😋





Bien entendu rien de gros qui dépassait les 1.5-2kg.

Link to post
Share on other sites

En ce moment je bosse, j'emmène des plongeurs transplanter du corail, encore demain

Dimanche je vais le voir. Le constructeur me dit qu'il est fibré de partout, reste à fermer le pont après mon aval

Link to post
Share on other sites

Super et c est bien ,de donner ton aval ,car l interieur c est le plus important pour la durée et souvent le plus négligé car personne le voit !🤨

Link to post
Share on other sites
Le 12/02/2021 à 15:28, dom85 a dit :

En ce moment je bosse, j'emmène des plongeurs transplanter du corail, encore demain

Dimanche je vais le voir. Le constructeur me dit qu'il est fibré de partout, reste à fermer le pont après mon aval

Yes !

Top !!



Au top

Link to post
Share on other sites

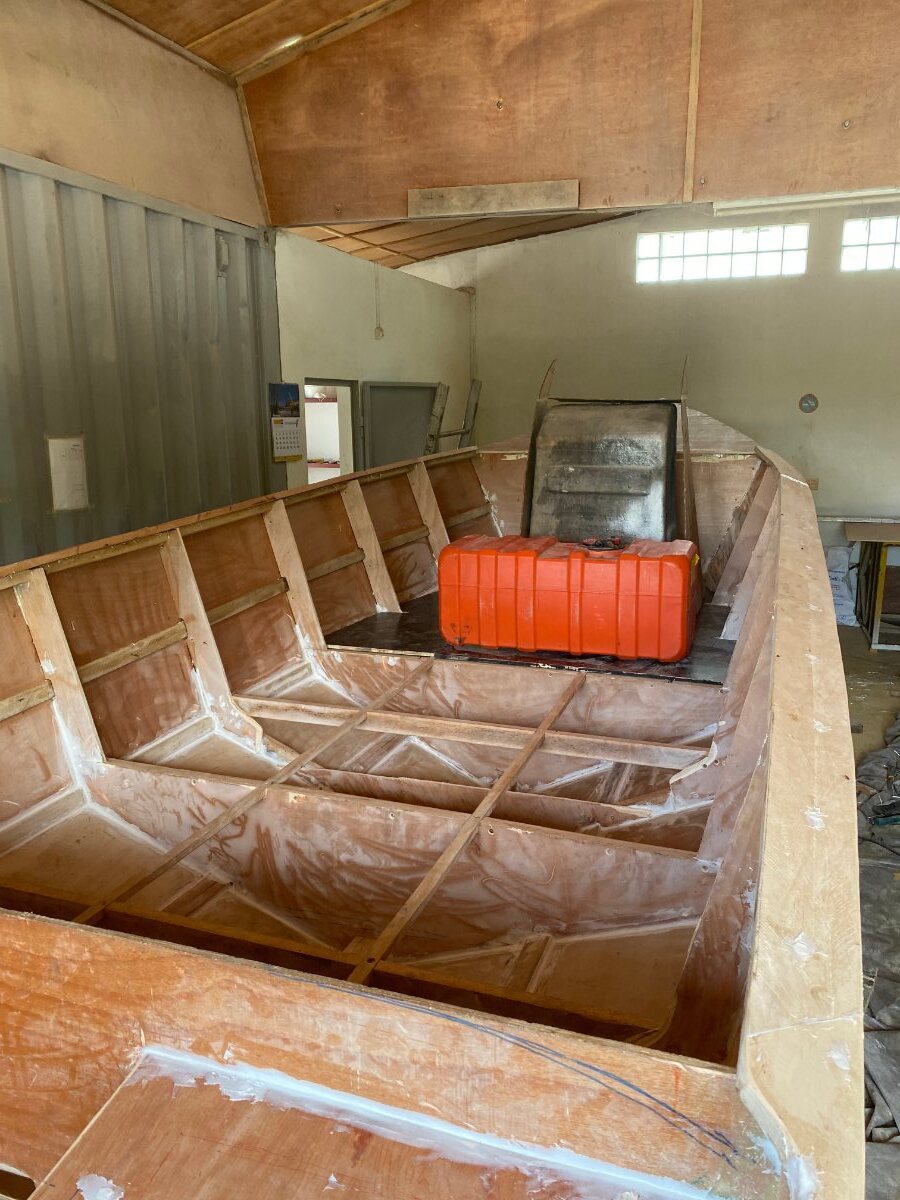

Les fonds terminés, reste les bouteilles a placer pour fermer. Passage d'eau, et un tube (qu'on ne voit pas)sous le plancher pour des cables, mais ça devrait passer sur le coté logiquement

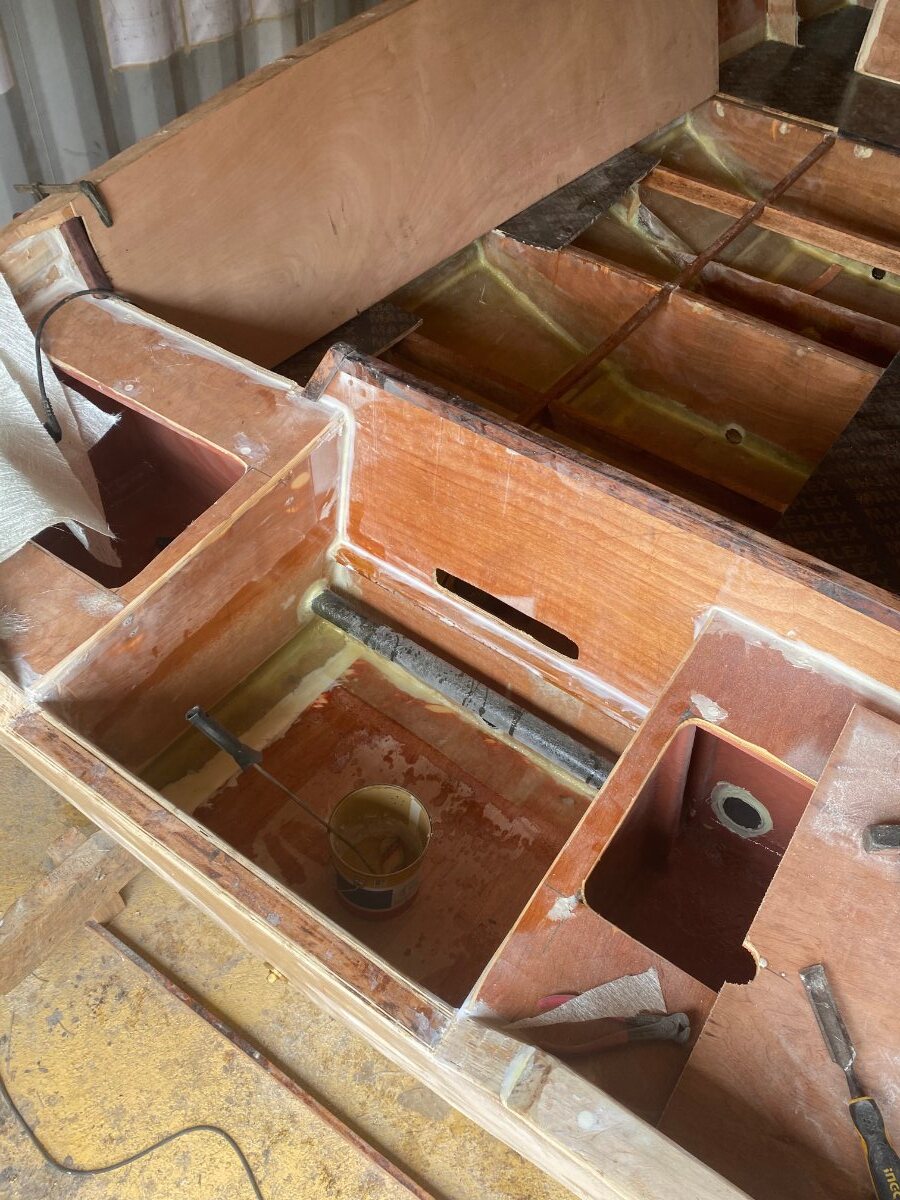

L'arrière pas encore fini, il y a un plancher au niveau des évacuations d'eau du pont. Entre les deux coffres, le tube sert aux cables électriques car la batterie est à gauche, cause équilibre des masses. Manque aussi la petite plage arrière pour grimper

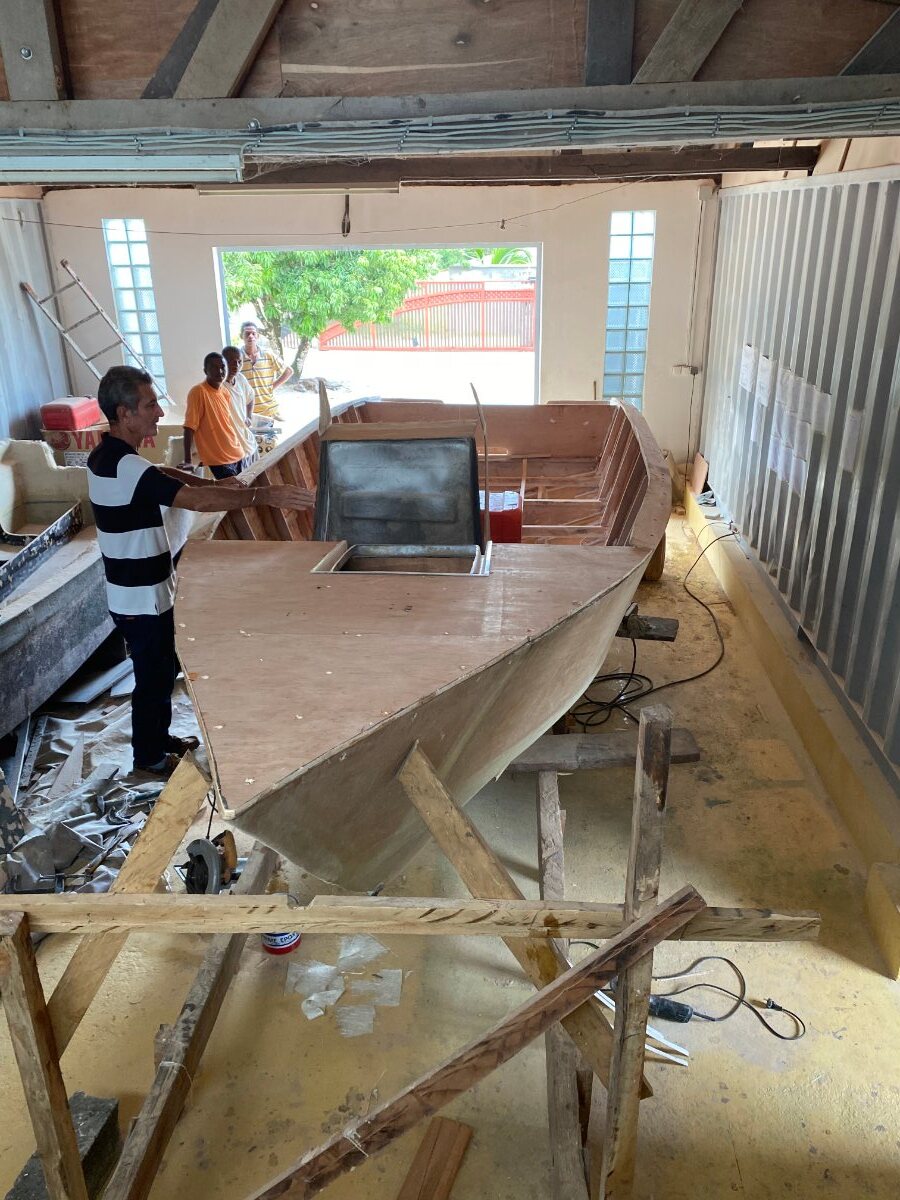

L'avant et les places de la console et du siège/reservoir d'essence


Link to post
Share on other sites

        Cela commence a avoir de la gueule mais franchement cette console avancée ,je ne suis pas fan ....Pas grave je prendrais les places a l arriere quand cela bougera un peu !😂

Link to post
Share on other sites

Eric, le bateau est conçu ainsi et quand tu vois comment ça passe par mer agitée...

C'est sur que le plus confortable c'est assis sur la tableau arrière avec conduite en barre franche, d'ailleurs il y a une place de prévue pour les papys des ehpads 238967578_1(39).gif.e897ae8a5cb79b9cb1b9f5b805ff857f.gif, mais tu ne verras rien de là, l'avant est fortement relevé

Link to post
