Termes techniques du matériel


Recommended Posts

Maintenant je dois la produire! Je graverai les noms des pièces certain.

Si seulement j'avais mon imprimante pour faire un prototype



Link to comment
Share on other sites

Il y a 16 heures, rene a dit :

Maintenant je dois la produire! Je graverai les noms des pièces certain.

Si seulement j'avais mon imprimante pour faire un prototype



n'oublies pas les droits d'auteur stp😇

Link to comment
Share on other sites

Il y a 10 heures, sub sniper a dit :

n'oublies pas les droits d'auteur stp😇

aucunement, d'ailleurs ca s'en vient


Link to comment
Share on other sites

Le 01/01/2023 à 21:40, rene a dit :

ouai, un roulement de patin à roues alignées ca va pas tenir longtemps.

Perso, je n'aime pas les mécanismes inversés en raison du type de relache. Il y avait un mécanisme à trois pièce qui avait été utilisé aux États-Unis... Ca éliminait ce défaut. Je tente de trouver.


oups, il est pas inversé, mais ca fait rêver!

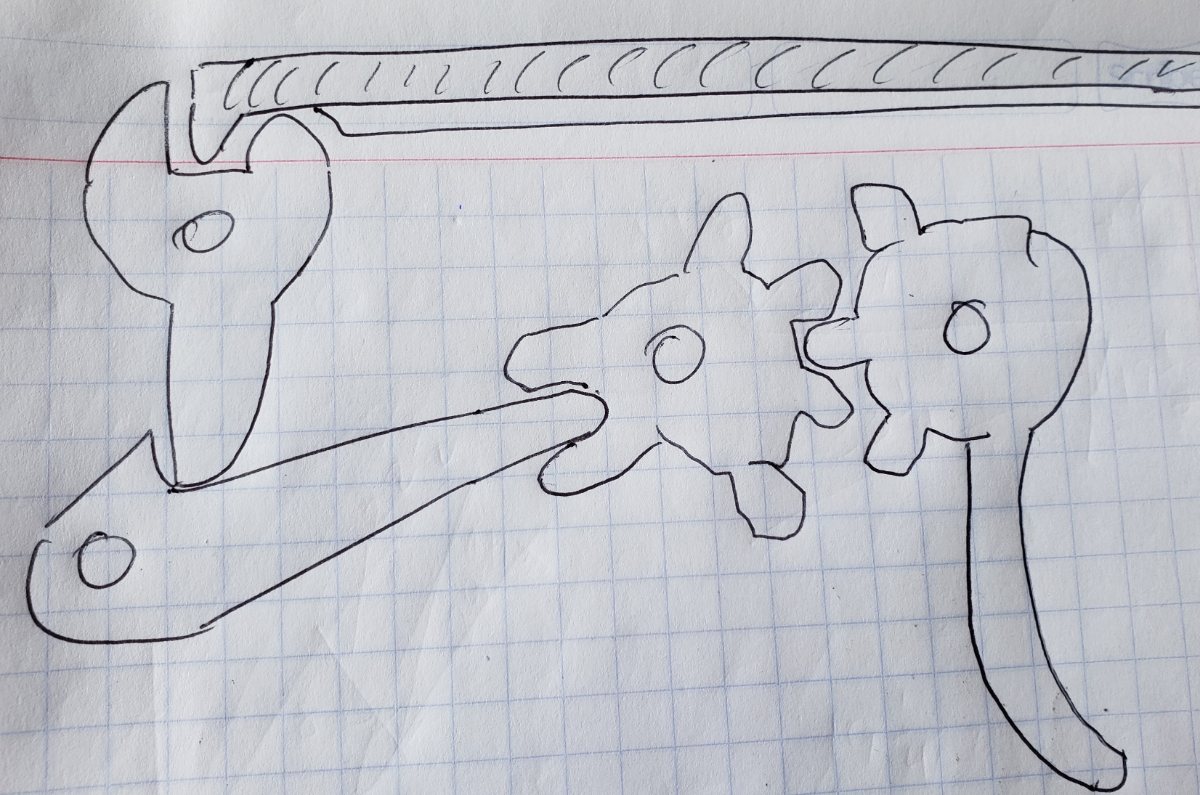

Tiens, j'en dessine un pour vous...

Je vous laisse nommer les 4 pièces!


Désolé René, mais ton système fonctionne à l'envers, la gachette pousse sur la noix avant de la libérer, donc ça ne peut fonctionner

De plus la roue dentée n'apporte rien, pas de démultiplication ou si peu que c'est inutile, tu peux donc te passer de cette pièce et mettre en direct détente et gachette

Link to comment
Share on other sites

il y a 50 minutes, dom85 a dit :

Désolé René, mais ton système fonctionne à l'envers, la gachette pousse sur la noix avant de la libérer, donc ça ne peut fonctionner

De plus la roue dentée n'apporte rien, pas de démultiplication ou si peu que c'est inutile, tu peux donc te passer de cette pièce et mettre en direct détente et gachette

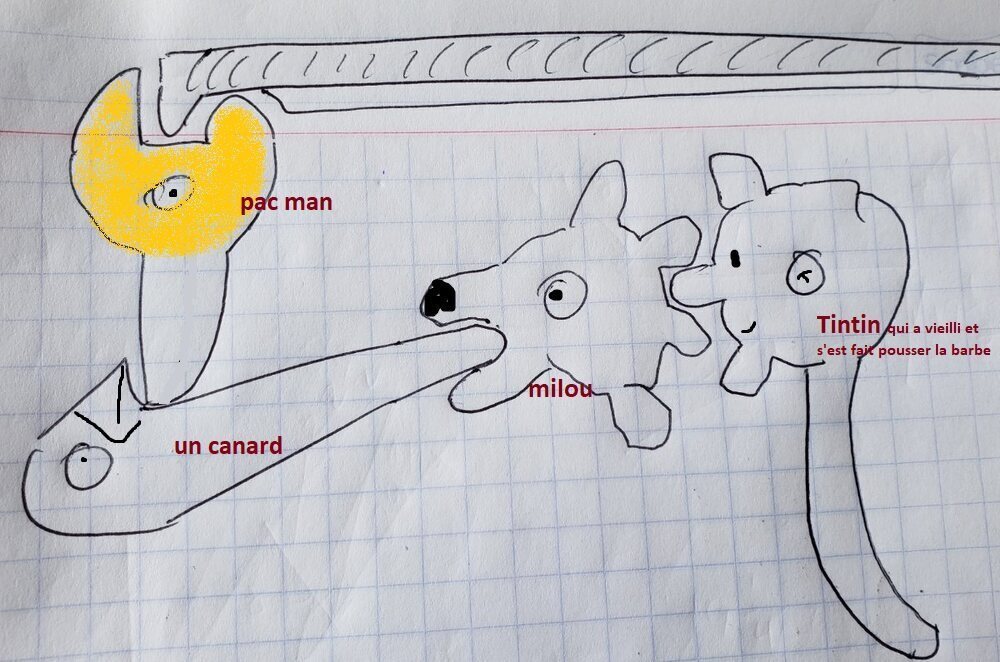

tintin baisse la tête de milou, ce qui fait descendre le canard et relache pacman, tout fonctionne. La seule tension est entre pacman et le canard, il n'y a aucun besoin de démultiplication ensuite... milou et tintin pourraient être en chocolat.

20230101_125642.thumb.jpg.d17d5492998ed7fd6d9784472f8f0808.jpg.b894a72a7d00df2bc1d566dd6510cc88.jpg

Link to comment
Share on other sites

Non René, quand tu appuis sur tintin, il lève la nuque de milou en sens inverse d'une montre, donc il appuie sur la queue du canard, ce qui pousse d'abord pacman avant de le libérer car le bec commence par appuyer avant de lacher. Ce qui est impossible , on ne peut pousser la flèche en arrière ne fusse d'un mm

Par contre si tu supprimes la roue dentée et mets en direct, alors oui ça lache le tout dans le bon sens, d'ailleurs c'est bien ce que je t'ai dit au sujet de la démultiplication, la roue dentée ne sert à rien. Le principe d'un engrenage est de deux ordres: soit il multiplie ou démultiplie la vitesse et la puissance selon sa taille, mais aussi il inverse le sens de rotation à chaque pignon

Link to comment
Share on other sites

Il y a 4 heures, dom85 a dit :

quand tu appuis sur tintin, il lève la nuque de milou en sens inverse d'une montre, donc il appuie sur la queue du canard, ce qui pousse d'abord pacman avant de le libérer car le bec commence par appuyer avant de lacher.

comme quoi on ne voit pas tous les mêmes choses à partir d'un croquis😁

Link to comment
Share on other sites

Normal c'était mon métier serrurier, donc j'ai fabriqué des tas de mécanismes, je vois immédiatement les principes , les tenants et les aboutissants, même à l'envers je peux lire un dessin. Ce qui va clocher ou pas. De plus c'est ma formation scolaire: mécanique générale

Alors à moins qu'Alzeimer m'ait sévèrement atteint, je peux encore arriver à lire un croquis et comprendre où les forces s'exercent

Link to comment
Share on other sites

il y a 6 minutes, dom85 a dit :

Normal c'était mon métier serrurier, donc j'ai fabriqué des tas de mécanismes, je vois immédiatement les principes , les tenants et les aboutissants, même à l'envers je peux lire un dessin. Ce qui va clocher ou pas. De plus c'est ma formation scolaire: mécanique générale

Alors à moins qu'Alzeimer m'ait sévèrement atteint, je peux encore arriver à lire un croquis et comprendre où les forces s'exercent

je disais ça pour moi et mon interprétation plus orientée BD😉

Link to comment
Share on other sites

il y a 11 minutes, sub sniper a dit :

je disais ça pour moi et mon interprétation plus orientée BD😉

J'avais bien compris, mais j'ai extrapolé.

Ton coté peintre a de suite fait tilt, alors que perso je n'ai rien vu avant ton interprétation

Link to comment
Share on other sites

pour tirer, il faut descendre le canard.... je peux pas expliquer autrement, c'est une mécanisme normal quand on ne va pas plus loin que Pacman et le canard.

Link to comment
Share on other sites

Il y a 13 heures, dom85 a dit :

Non René, quand tu appuis sur tintin, il lève la nuque de milou en sens inverse d'une montre, donc il appuie sur la queue du canard, ce qui pousse d'abord pacman avant de le libérer car le bec commence par appuyer avant de lacher. Ce qui est impossible , on ne peut pousser la flèche en arrière ne fusse d'un mm

Par contre si tu supprimes la roue dentée et mets en direct, alors oui ça lache le tout dans le bon sens, d'ailleurs c'est bien ce que je t'ai dit au sujet de la démultiplication, la roue dentée ne sert à rien. Le principe d'un engrenage est de deux ordres: soit il multiplie ou démultiplie la vitesse et la puissance selon sa taille, mais aussi il inverse le sens de rotation à chaque pignon

+1

Link to comment
Share on other sites

il y a 29 minutes, rene a dit :

pour tirer, il faut descendre le canard.... je peux pas expliquer autrement, c'est une mécanisme normal quand on ne va pas plus loin que Pacman et le canard.

Bonne année René !

Dom85 a raison, sur ton dessin, le mécanisme ne peut libérer la flèche, il se bloque quand on appuie sur la queue de détente.

si a l'inverse, tu la pousse , ça marche.

sinon, il faut virer Milou.

tu devrais faire une maquette en plastic (pvc).

Link to comment
Share on other sites

Il y a 2 heures, marc o a dit :

Bonne année René !

Dom85 a raison, sur ton dessin, le mécanisme ne peut libérer la flèche, il se bloque quand on appuie sur la queue de détente.

si a l'inverse, tu la pousse , ça marche.

sinon, il faut virer Milou.

tu devrais faire une maquette en plastic (pvc).

non, je vais l'animer pour vous

Link to comment
Share on other sites

il y a 33 minutes, OUZIO a dit :

Si on met trop d'axes et de renvois il y a des risque que ça coince...Et là  (a mon avis)  c'est le chargement qui posera problème.

Oui ca c'est vrai, je pense faire un mécanisme dans lequel tous les contacts se font via l'équivalent de roues à pignons. Plus pour rire qu'autre chose...

Ceci dit, je ne suis pas super inquiet puisque "l'effort" sera entre pacman et le canard, le reste est cosmétique, il y aura moins de 1 kg d'effort après le canard.

Link to comment
Share on other sites



Que tu ne sois ni ingénieur ni technicien, on l'a compris mais c'est que tu insistes sans chercher à comprendre où se situe ton erreur, alors que des pro te disent le contraire

Link to comment
Share on other sites

Il y a 6 heures, rene a dit :

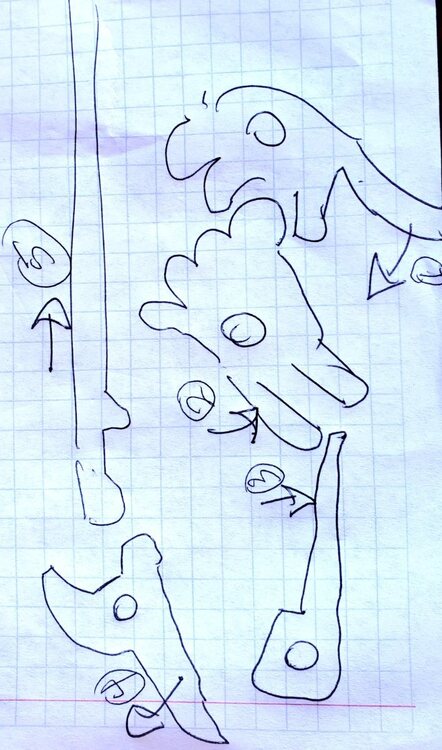

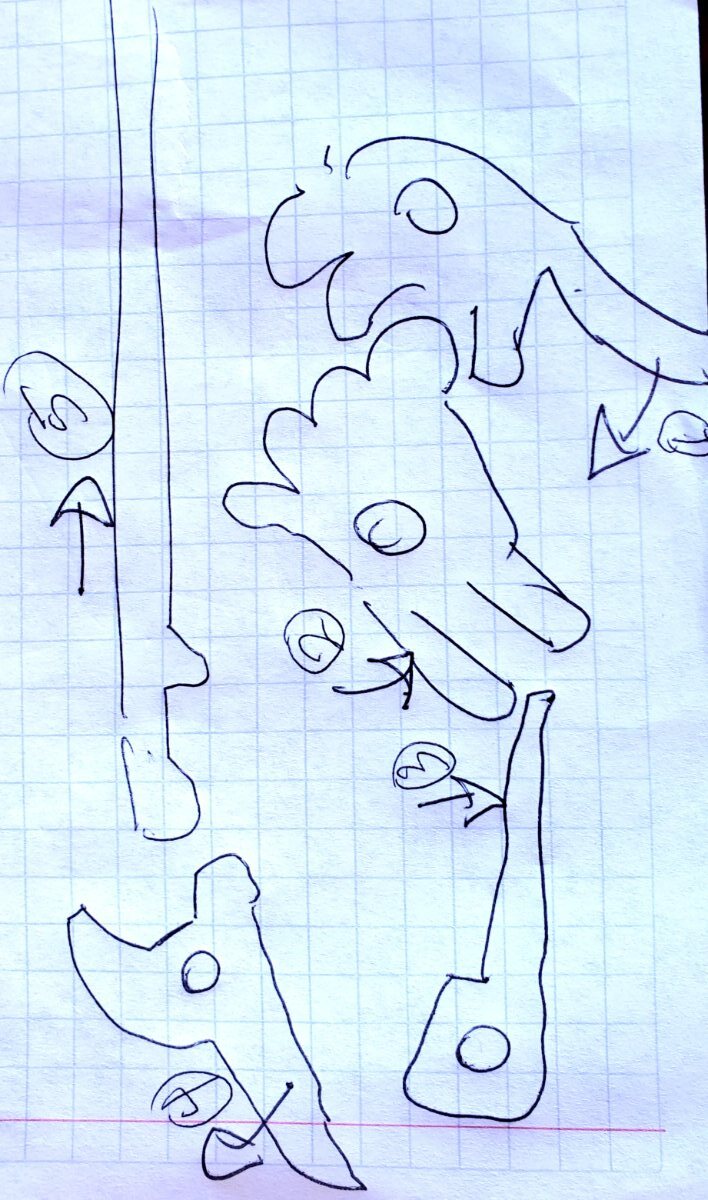

20230104_131946 (1).jpg

Allez on va t'expliquer encore une fois, par ce que tu es un brave gars: 3 doit monter et non pas descendre, pour que 4 libére la flèche

Link to comment
Share on other sites

René, tu as un peu modifié ton dessin, et c'est sur une meilleure voie:

tu as mis le point de retenue du canard de l'autre coté de l'axe par rapport a ton premier dessin (preuve que tu as compris le problème.)

avec un bon dimentionnement, cette version va fonctionner.

Link to comment
Share on other sites

Il y a 1 heure, sub sniper a dit :

pas besoin, je suis comme Obelix , tombé dans la potion étant petit😁 ( P4 même pas fait exprès😅)

perché h 24, tu vas faire des jaloux 😃.

moi, j'essaye les champi magique demain.

Link to comment
Share on other sites

à l’instant, sub sniper a dit :

faux mousserons ,ou plus forts ?

c'est un truc exotique, genre pour les chats man, je veux comprendre les artiste, j'ai comme une frustration...

je vais y aller progressif.

Link to comment
Share on other sites

Ce sont plutot les petits coprins, surtout ceux qui poussent près des bouses de vache. Produit naturel authentique, monsieur!


Je précise que je ne touche à rien, j'hallucine aux gros pélagiques.....

Link to comment
Share on other sites

il y a 22 minutes, dom85 a dit :

Ce sont plutot les petits coprins, surtout ceux qui poussent près des bouses de vache

on les appelle aussi faux mousserons, mais c'est du léger.... l'amanite t'es pas loin du LSD niveau allu.

Link to comment
Share on other sites

Il y a 16 heures, dom85 a dit :

Allez on va t'expliquer encore une fois, par ce que tu es un brave gars: 3 doit monter et non pas descendre, pour que 4 libére la flèche

pour relacher pacman, 3, qui est coincé sur pacman, doit descendre.

pour remonter, 3 devrait passer au travers pacman, peut-être par fusion? ou comme dans star trek?

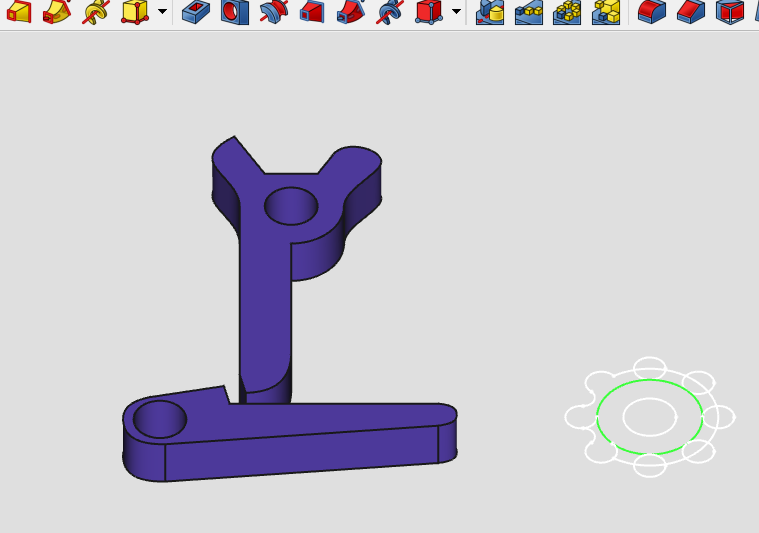

Je l'animerai sur cad.



Link to comment
Share on other sites

J'essaye 😆

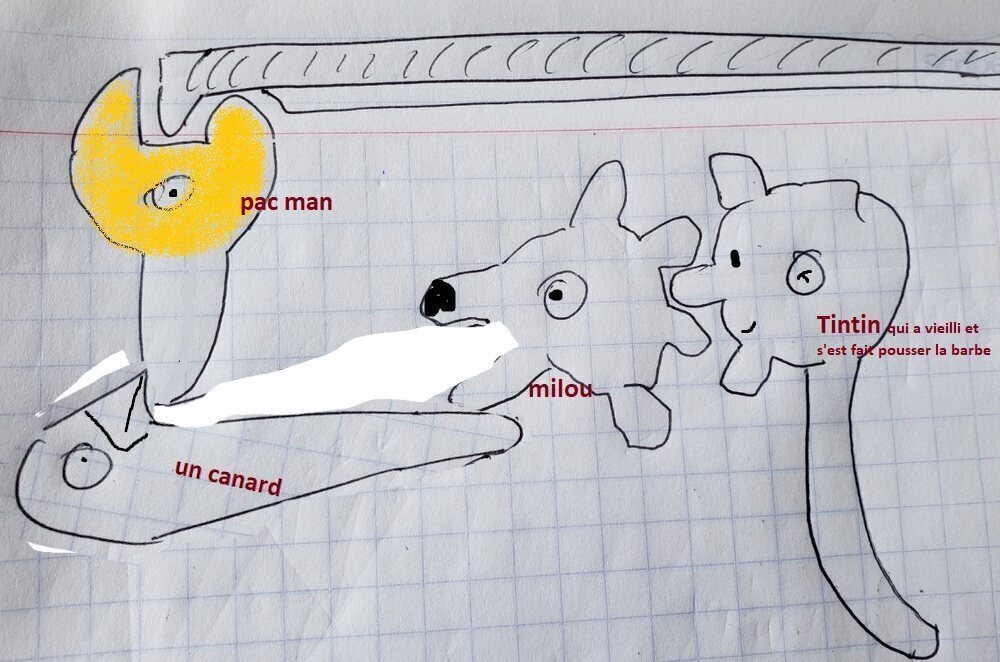

Si milou baisse la truffe, le bec du canard va taper dans pacman


Si milou monte la truffe alors le bec va bien s'éloigner de pacman et libérer la flèche

René j'ai l'impression que le problème est que tu dis "baisser" sans considérer que c'est une rotation autour de l'oeil du canard.

Link to comment
Share on other sites

Le 04/01/2023 à 22:34, rene a dit :

les contacts se font via l'équivalent de roues à pignons.

En "pignons" / queue de détente  il y avait le très vieux Champion en alu mécanisme dit étoile .

Depuis le haricot inversé de HD (Sporasub 1973) la majorité les points de frictions des mécanismes sont arrondis.

Link to comment
Share on other sites

Il y a 7 heures, rene a dit :

pour relacher pacman, 3, qui est coincé sur pacman, doit descendre.

pour remonter, 3 devrait passer au travers pacman, peut-être par fusion? ou comme dans star trek?

Je l'animerai sur cad.



Je renonce 1.gif.86112ca8e43a02105df2900ada71f83e.gif

Link to comment
Share on other sites

Il y a 22 heures, Ptibras a dit :

J'essaye 😆

Si milou baisse la truffe, le bec du canard va taper dans pacman


Si milou monte la truffe alors le bec va bien s'éloigner de pacman et libérer la flèche

René j'ai l'impression que le problème est que tu dis "baisser" sans considérer que c'est une rotation autour de l'oeil du canard.

je pensais que tout le monde comprenais que les axes ne bougaient pas... tout tourne autour d'un axe...  le canard et pacman forment un mécanisme tout ce qu'il y a de traditionnel... la queue du canard va dans la gueule de milou mais ca peut fonctionner en bas, mais pas aussi bien puisque dans la gueule il ne fout pas le camps lors du tir.

Si seulement j'Avais mon imprimante!

Link to comment
Share on other sites

Allez je m'y met : ça a l'air rigolo votre petit jeu !

René : la bouche de Pac man doit aller vers la droite pour libérer la flèche : on est d'accord ?

Si oui : le reste est simple ...



Link to comment
Share on other sites

Il y a 3 heures, Edouard a dit :

Allez je m'y met : ça a l'air rigolo votre petit jeu !

René : la bouche de Pac man

heureusement que j'ai mis les nom des pièces ,sinon vous seriez bien dans la merde pour essaye d'expliquer😂

Link to comment
Share on other sites

il y a 4 minutes, sub sniper a dit :

heureusement que j'ai mis les nom des pièces ,sinon vous seriez bien dans la merde pour essaye d'expliquer😂

C'est clair 🤣

J'arrive à suivre 😁

Et je suis d'accord avec dom et les autres : si on suit le montage initial Pacman bascule en arrière et bloque la flèche.
